Kalkulator Połączenia Stalowe dla AxisVM

Steel Connections, czyli aplikacja do wymiarowania połączeń stalowych współpracująca z AxisVM.

Steel Connections służy do wymiarowania i weryfikacji nośności węzłów konstrukcji stalowych w oparciu o normę Eurokod 3 (EN 1993-1-8) z polskim załącznikiem krajowym. Aplikacja uruchamiana jest z poziomu programu AxisVM w konfiguracji Professional lub Mała Firma.

Zobacz zrzuty z programu:

Tryby pracy

zintegrowany z interfejsem AxisVM
Wyniki analiz, geometria, profile itd. pobierane są automatycznie z AxisVM po wskazaniu węzła i prętów dochodzących
samodzielny
Po uruchomieniu aplikacji z menu AxisVM użytkownik określa wszystkie parametry połączenia, łącznie z siłami wewnętrznymi.

Kluczowe właściwości aplikacji

duże możliwości ustawień dla każdego połączenia (spawane lub śrubowe)

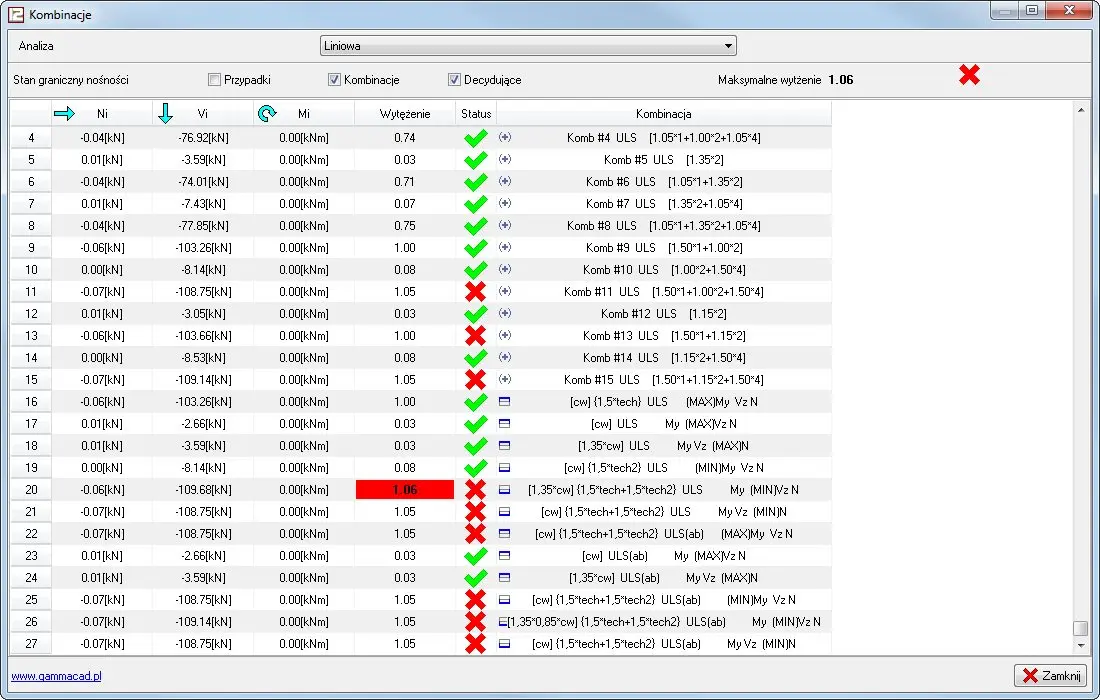

automatyczne pobieranie kombinacji obciążeń, profili i materiałów ze wskazanego węzła w AxisVM

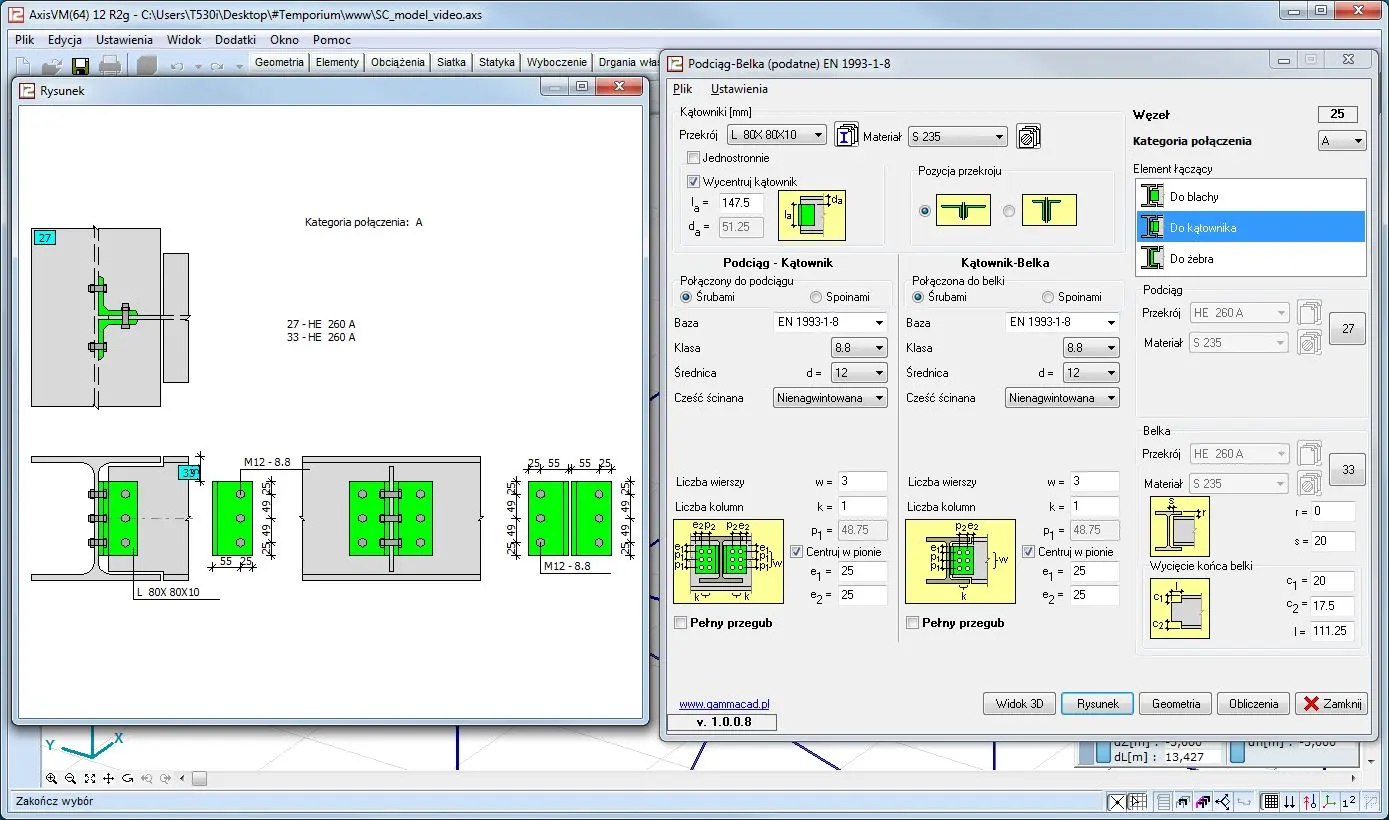

podgląd szkicu połączenia podczas definiowania jego parametrów
widok zrenderowany 3D połączenia

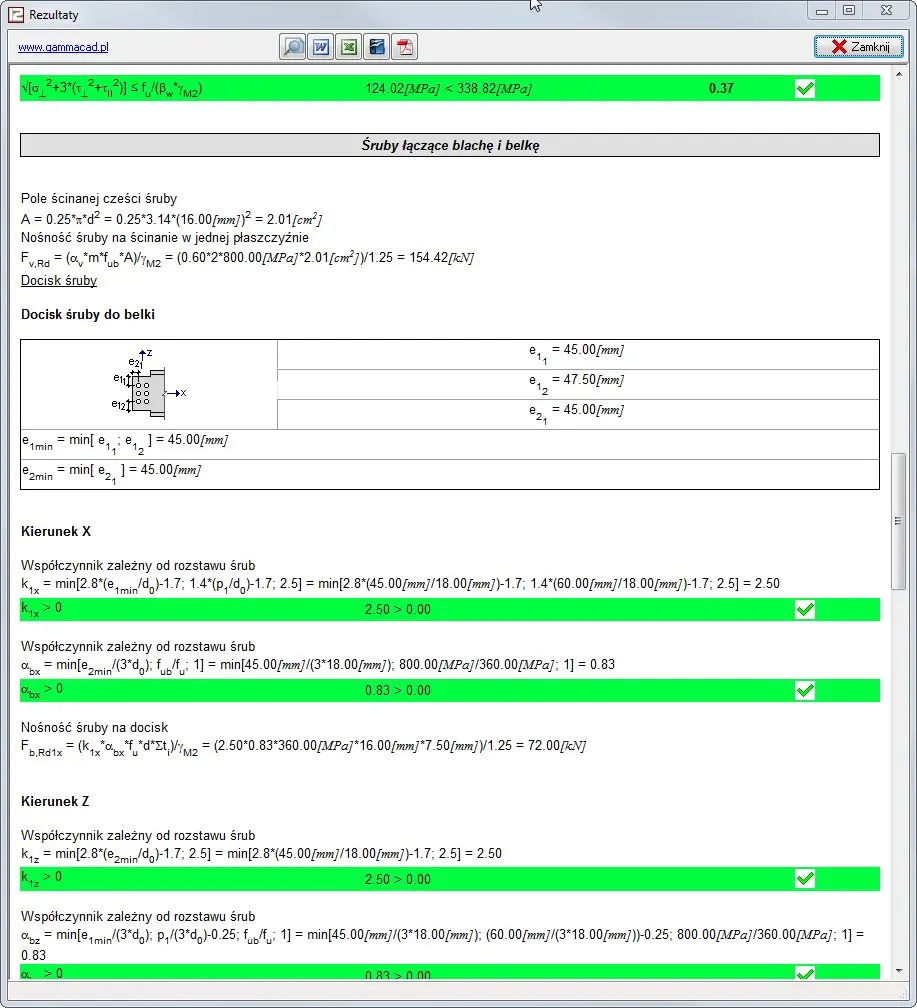

szczegółowa notka z obliczeń, zawierająca wszystkie warunki i wzory normowe z podstawionymi wartościami liczbowymi

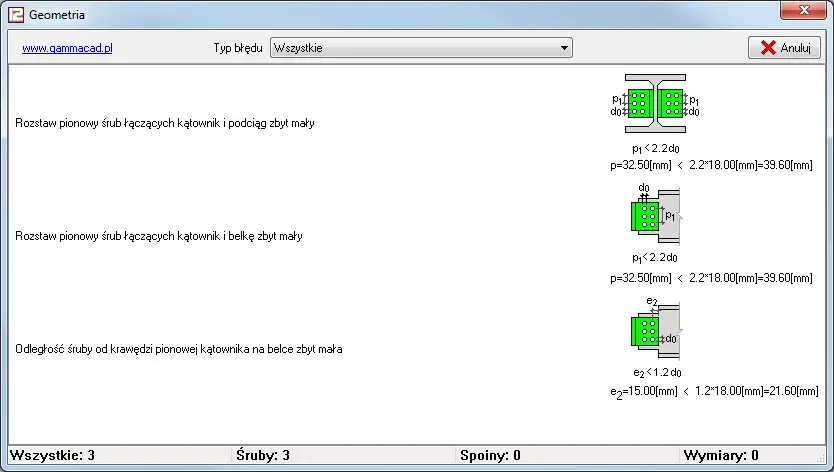

weryfikacja geometrii połączeń
sprawdzanie nośności elementów łączących (śrub, spoin)
szczegółowa notka obliczeniowa z możliwością eksportu do RTF, PDF, Word, Excell lub LibreOffice

Słup – Belka (sztywne)
Słup: dwuteownik
Belka: dwuteownik
Belka – Belka (sztywne)

Podciąg: dwuteownik
Belka: dwuteownik
Słup – Belka (podatne)
Słup: dwuteownik, rura prostokątna, rura okrągła
Belka: dwuteownik, ceownik, teownik, 1/2 dwuteownika
Podciąg – Belka (podatne)

Podciąg: dwuteownik, ceownik
Belka: dwuteownik, ceownik, 1/2 dwuteownika, teownik
Słup – Belka (nominalnie przegubowe)

Słup: dwuteownik
Belka: dwuteownik, 1/2 dwuteownika, teownik
Podciąg – Belka (nominalnie przegubowe)
Podciąg: dwuteownik, ceownik
Belka: dwuteownik, 1/2 dwuteownika, teownik
Uciąglenie belki (zakładkowe)
Belka: dwuteownik, ceownik
Uciąglenie rury (doczołowe)

Pręt: rura okrągła, rura prostokątna

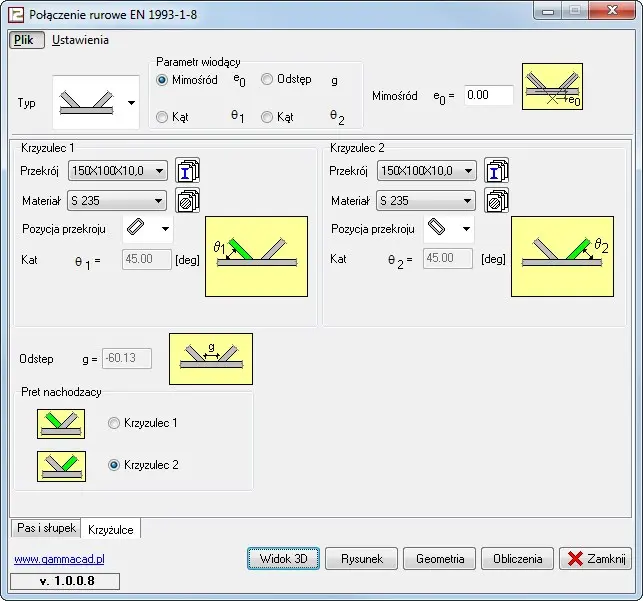

Połączenie rurowe typu K, N, T, X, Y

Pas: dwuteownik, rura prostokątna, rura okrągła
Krzyżulec: rura prostokątna, rura okrągła
Słupek: rura prostokątna, rura okrągła
Blacha węzłowa (pojedynczy pręt)

Element główny: dwuteownik, ceownik, kątownik, 1/2 dwuteownika, teownik, rura prostokątna, rura okrągła, profile złożone (2x kątownik lub ceownik)
Pręt: ceownik, kątownik, rura prostokątna, rura okrągła, profile złożone (2x kątownik lub ceownik)
Blacha-Blacha (tylko w trybie samodzielnym)
